Cabine de proteção CP - 15 kV da Romagnole

Cabine de proteção CP - 15 kV dividida em 3 módulos

1 - Módulo de entrada (pararraios e suporte para muflas)
2 - Módulo de seccionamento (chave seccionadora com acionamento e bloqueio mecânico Kirk)
3 - Módulo de proteção (disjuntor a gás SF6, 3TC´s, 1 TP e relê de proteção 50/51, 50N/51N, 74 (supervisão do ircuito de trip) e disparador capacitivo

Cabine de proteção - planta

*Dimensões em milímetros

Dimensões, vistas laterais da cabine de proteção

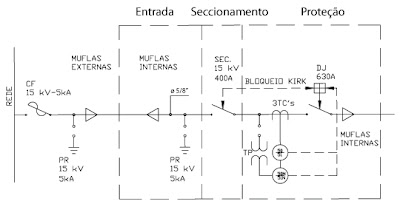

Diagrama unifilar cabine de proteção

Cabine de proteção CP - 15 kV
